Volumenanlagen

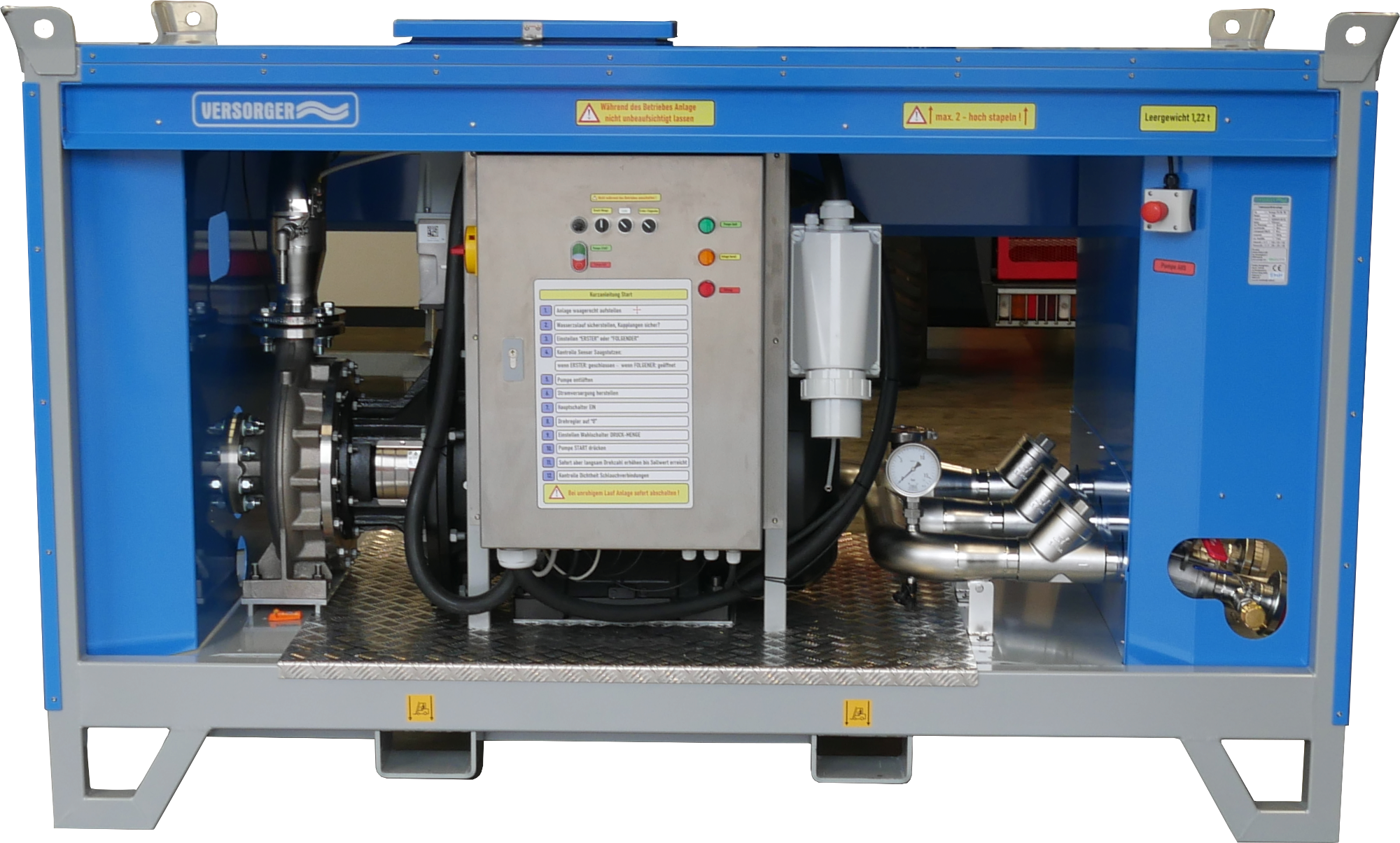

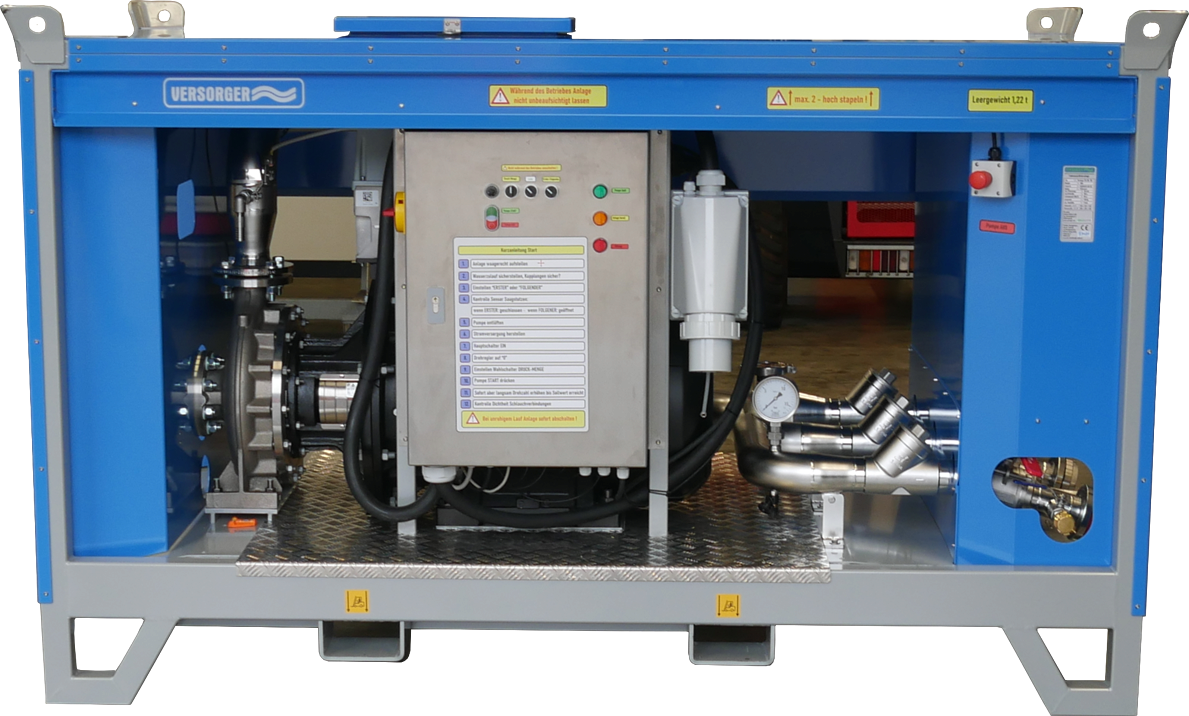

Trinkwasserförderanlage TFA 100-50

Einsatzzweck:

  • Beschickung von großvolumigen Trinkwasserbehältern, z.B. Hochbehältern, aus anderen, z.B. mobilen Trinkwasserbehältern mit großen Fördermengen

Technische Daten:

  • Einstufige Kreiselpumpe EDUR CBL 65-200/212/ mit Frequenzumrichter INVEOR  mit 22 kW(vollständig entleerbar)
    • max. Fördermenge 130 m³/h
    • Max. Förderhöhe ca. 80 m
    • Leistungspunkt 100m³/h bei 50 m

  • Gewicht netto : 450 kg
  • Gewicht brutto: ca. 495kg
  • Die Anlage verfügt über eine Kreiselpumpe für Trinkwasser mit hoher Förderleistung.
  • Zur Verminderung von Druckverlusten bei langen Förderstrecken durch hohe Schlauchreibung kann die Fördermenge auf drei Druckanschlüsse Storz B verteilt werden.
  • Über einen vierten Anschluss (Storz C) können aufsteigende Schlauchleitungen nach dem Abschalten der Anlage entlastet/entleert werden.


Trinkwasser- Förderanlage TFA 130-100

TFA 100-50, für den gleichen Einsatzzweck und mit enormer Leistung für große Förderhöhen und -mengen.
Der prinzipielle Aufbau und das Funktionsprinzip entsprechen dem der TFA 100-50, sie ist jedoch auf deutlich größere Leistung ausgelegt .
Es ist möglich zwei oder mehrere dieser Anlagen in Reihe zu betreiben, um im Bedarfsfall große Mengen Trinkwasser über lange Distanzen bei großem Höhenunterschied zu befördern. Dann mit einem 3er-Sammelstück saugseitig ab der zweiten Anlage. Auch hier besteht die Möglichkeit des Betriebes mit einer nachgeschalteten UV-C Desinfektionsanlage, dann mit manueller Überwachung.

Technische Daten:

Trinkwasserpumpe  mit Frequenzumrichter:
Grundfos NBE 65-315
Leistungsaufnahme max.:
54 kW
Max. Fördermenge:
145 m³/h
Max. Förderhöhe:
ca. 108 m
Leistungspunkt 130m³/h:
 bei 100 m
Gewicht netto:
1.220  kg
Maße L x B x H,
ca.: 2.300 (2.360) x 1.200 (1.260) x 1.470 mm
Steuerung:
Manuelle Steuerung mit Wassermangelsicherung
Anschlüsse saugseitig:
1 x Storz A 100 mit separatem 3-fach Verteilerstück auf 3 x Storz B
Anschlüsse druckseitig:
3 x Storz B, jeweils mit separater Entlastung
Anschlussstecker:
400V / 125 A
